Stahlkonstruktionen für Photovoltaik-Freiland-Kraftwerke

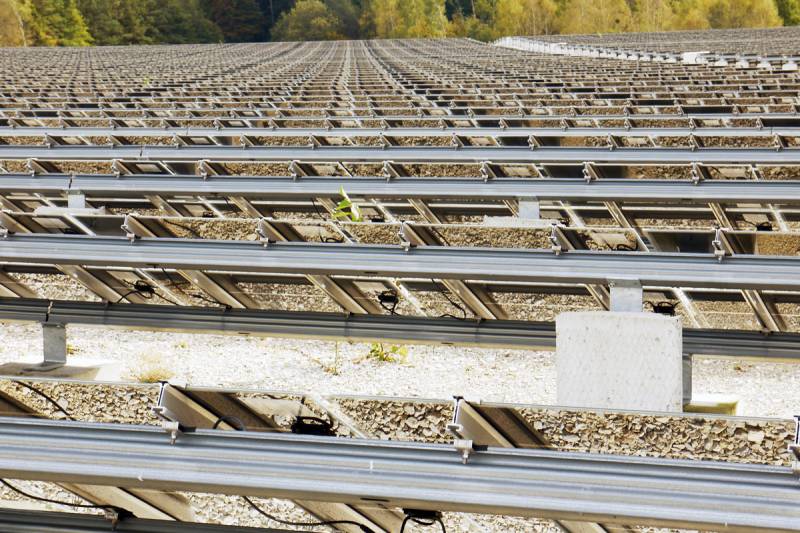

Habdank PV-Montagesysteme errichtet weltweit Photovoltaik-Kraftwerke auf Basis einer standartisierten und patentierten Stahl-Unterkonstruktion. Kostengünstig und effizient werden Sigma-Profile in den Boden gerammt, ein angeschraubtes T-Stück nimmt Längs- und Modulträger auf, welche mit unterschiedlichen PV-Modulen belegt werden können.
Furch Zimmermann PartG begleitet die Entwicklung und die Ausfühung dieser Anlagen mit allen erforderlichen Ingenieurleistungen rund um den Globus.
Eine besondere Herausforderung stellen die Stabilitätsnachweise für die offenen, kaltgeformten, dünnwandigen Tragprofile dar, welche i.d.R. zum alleinigen Bemessungskriterium werden. Daran hängt entscheidend die Wirtschaftlichkeit und damit der Erflog dieser Konstruktion. Die Stabilitätsnachweise werden mit einer numerisch gestützten FEM-Bemessung mittels globaler LBA- (Lineare elastische Verzweigungsberechnung) und MNA- (Materiell nichtlineare Berechnung) Analyse geführt, auch "Konzept der Systemschlankheit" genannt.
Zur Absicherung der Einwirkungen auf diese Anlagen veranlassen wir umfangreiche Windkanaluntersuchungen, da die Windlasten weder in den DIN-Normen noch in den Eurocodes für derartige Bauwerke zuverlässig definiert sind.
